進口單偏心蝶閥密封原理圖-德國萊克LIK品牌
發布時間:2022/8/9
為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓

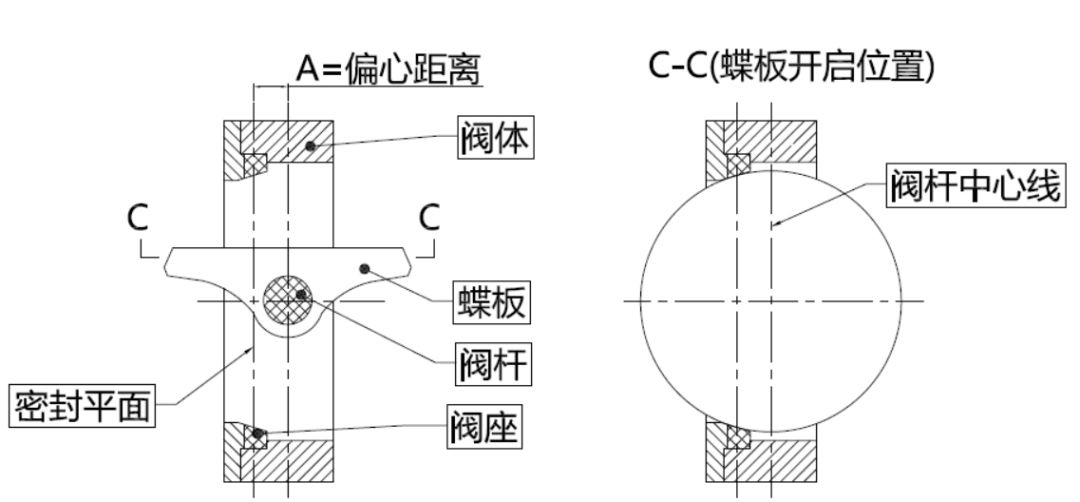

蝶板的閥桿中心與蝶板密封截面按A偏心設計，蝶閥在開啟過程中，蝶板密封面逐漸脫離閥座密封面；
蝶板轉動至15° ~25°時，蝶板密封面完全脫離閥座密封面；

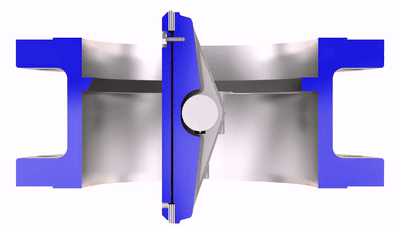

單偏心蝶閥關閉過程示意圖
完全開啟后，閥座密封面和閥瓣密封面之間形成間隙；
蝶閥在啟閉過程中，兩密封面之間相對機械磨損及擠壓大為降低，延長了閥門使用壽命。
「小結」
單偏心結構在蝶閥的整個開關過程中，蝶板與閥座的刮擦現象并未完全消失，在應用范圍上和中線蝶閥基本類似，閥門以軟密封為主。
