該產品閥體采用德國本土 316L 不銹鋼整體鍛壓成型，無鑄造氣孔、砂眼缺陷，高壓抗形變能力遠超國內鑄造閥體；內部球體經過德國納米鏡面研磨處理，搭配 PEEK、RPTFE 軟密封或司太立合金金屬硬密封兩套密封體系，耐壓覆蓋 160bar~1000bar 全高壓區間；三通流道分為 L 型換向、T 型分流兩大主流結構，依靠 0.4~0.8MPa 潔凈壓縮空氣驅動氣動執行器帶動閥桿旋轉 90°，改變球體通孔與三路卡套接口連通狀態，完成介質兩路切換、三路互通、單通道切斷等工藝動作。
進口氣動高壓三通卡套球閥是高壓流體管路專用自動化控制閥門，采用整體鍛壓閥體+雙卡套免焊連接結構，搭配氣動執行機構，無需焊接、法蘭即可快速裝配。閥門支持L型換向、T型分流合流兩種流道模式，標準耐壓22MPa，可定制40MPa超高壓規格，適配不銹鋼無縫鋼管管路，廣泛用于液壓、氫能、油氣、化工、實驗室高壓流體系統，可遠程自動切換介質流向、分流、合流，密封穩定、拆裝便捷，適配各類狹小設備管路高壓自控工況。
產品特點Product Features
1. 高壓耐造，零泄漏：閥體一體鍛壓成型，無氣孔砂眼，抗高壓沖擊，適配長期高壓連續運行，閥座精密密封，杜絕內漏外漏。
2. 卡套快裝免焊接：雙卡套鎖緊結構，依靠刃口咬合鋼管密封，無需墊片、生料帶，可反復拆裝復用，適配6–16mm標準無縫鋼管。
3. 雙流道多功能：L型實現兩路介質換向切斷，T型實現三路互通、分流合流，一閥滿足多種流體工藝需求。
4. 氣動快速響應：雙作用保位、單作用彈簧復位可選，0.4–0.6MPa氣源下快速換向，可對接PLC、電磁閥、限位開關實現全自動控制。
5. 防腐耐溫潔凈：閥體、球體、卡套采用316L不銹鋼，內腔鏡面拋光無滯留死角，適配高純氣體、試劑、液壓油等潔凈介質；多材質密封適配-40℃~200℃高低溫及酸堿腐蝕工況。
技術參數technical parameters
|
公稱通徑 |
DN8–DN25 |
|
流道類型 |
L型（換向）、T型（分流合流） |
|
執行器型號 |
AT52–AT83（雙作用/單作用） |
|
介質溫度 |
PTFE密封-20~120℃，VITON密封-40~200℃ |
|
閥體材質 |
316L不銹鋼 |
|
密封材質 |
PTFE標配，VITON、PEEK可選 |
|
泄漏等級 |
高壓零泄漏 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

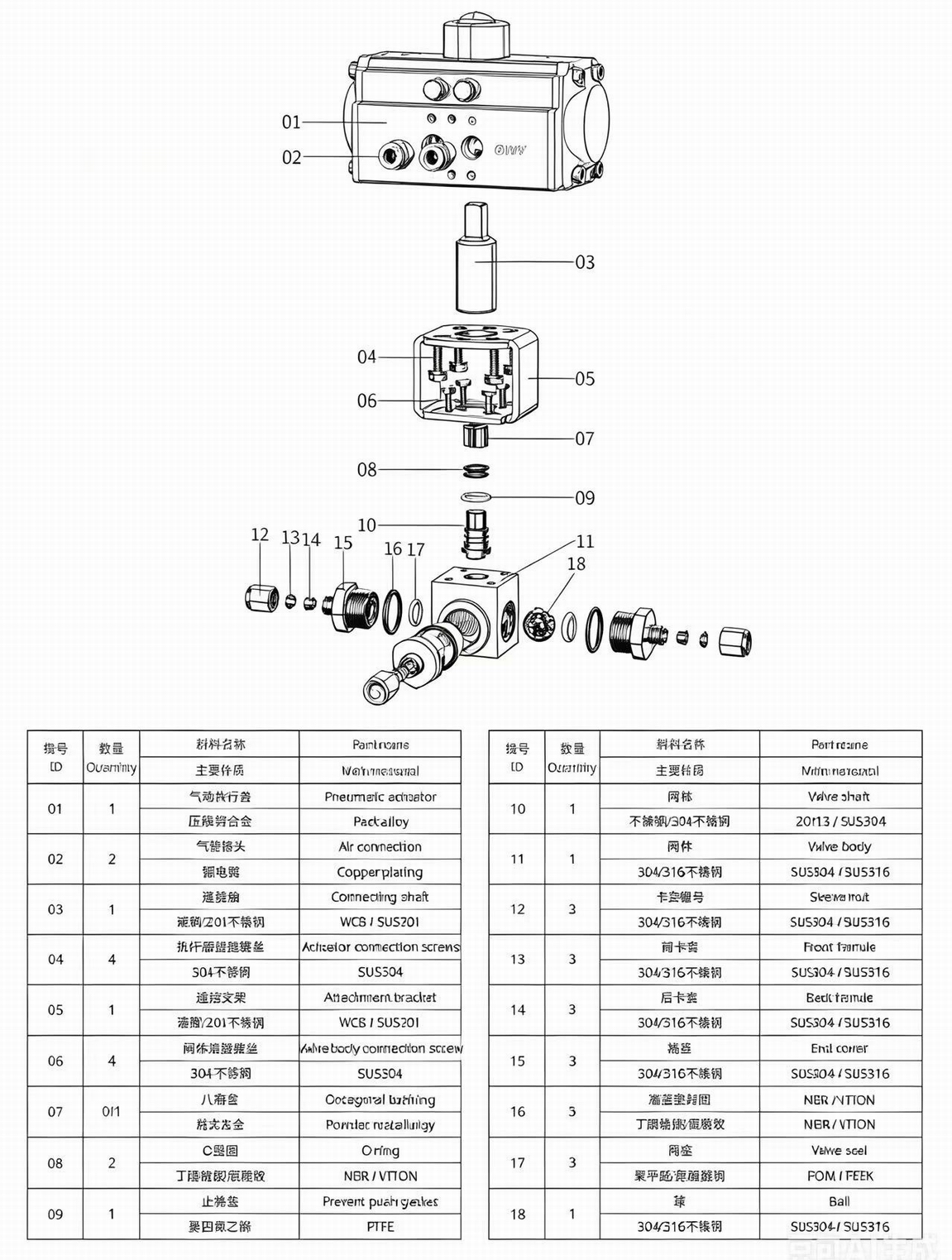

主要部件材料Main component materials
