閥體采用經典三段分體鍛造結構，分為左絲口閥體、中間閥體、右絲口閥體三部分，通過 4 根加長 316 不銹鋼高強度螺栓整體鎖緊固定；區別于法蘭、對焊、卡箍連接球閥，兩端一體式加厚內螺紋（絲口）直接與管道外絲旋接，無需焊接、無需配套法蘭墊片，單人即可快速完成管路對接，完美適配設備控制柜、小型反應釜、實驗室裝置、純水機組、加藥系統等狹小緊湊安裝空間。
進口氣動三片式絲口球閥是結合三片式分體閥體結構、螺紋絲扣連接方式與氣動驅動裝置的自動化管道控制閥門，屬于工業通用截斷、通斷類閥門。產品采用模塊化三段式閥體設計，以內螺紋絲扣對接管道，搭配高精度氣動執行器，可實現管道介質的快速啟閉與通斷控制。
該閥門整體結構緊湊、拆裝便捷、密封性能優異，適配狹小安裝空間工況，可穩定適配水、油氣、酸堿腐蝕性流體、氣體等多種介質，廣泛應用于化工、水處理、暖通、輕工等工業自動化管道系統，是中小管徑管路自動化控制的核心閥門設備。
產品特點Product Features
1. 分體結構，維護便捷：采用標準三片式閥體組合結構，通過螺栓緊固拼裝，無需拆卸整閥、無需排空管道介質，即可快速拆解檢修球芯、閥座、密封件，大幅降低運維成本與停機時間。
2. 絲扣連接，安裝靈活：采用內螺紋絲扣連接，適配常規管道螺紋標準，對接便捷、密封性強，適配DN8-DN50中小管徑管道，適配空間狹窄、無法法蘭焊接的安裝場景。
3. 密封可靠，經久耐用：標配PTFE、對位聚苯等高品質密封材質，耐磨損、耐腐蝕、回彈性好，零泄漏性能優異，可適配高低溫、高低壓復雜工況，使用壽命遠優于普通一體式球閥。
4. 氣動驅動，響應高效：搭配高精度氣動執行器，支持90°旋轉快速啟閉，開關動作平穩無卡頓，啟閉速度可控，可適配自動化控制系統聯動，適配高頻啟停工況。
5. 材質優質，工況適配廣：閥體采用進口不銹鋼304、316L材質，抗銹蝕、耐酸堿、耐高溫，可適配腐蝕性、潔凈介質輸送場景，適配-29℃至250℃寬溫域工況。
技術參數technical parameters
|
公稱通徑 |
DN8~DN100（1/4"~4"） |
|
連接形式 |
內螺紋絲口 G、BSP、NPT |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、WCB 碳鋼 |
|
球體材質 |
304/316 不銹鋼實心球，鏡面拋光處理 |
|
密封材質 |
PTFE 四氟、RPTFE 增強四氟、PPL 耐高溫、金屬硬密封 |
|
公稱壓力 |
PN16、PN25、PN40；美標 150LB、300LB |
|
適用溫度 |
PTFE：-20℃～120℃；PPL：-20℃～180℃；金屬密封：-40℃～350℃ |
|
適用介質 |
壓縮空氣、水、蒸汽、柴油、潤滑油、弱酸、弱堿、酒精、溶劑 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

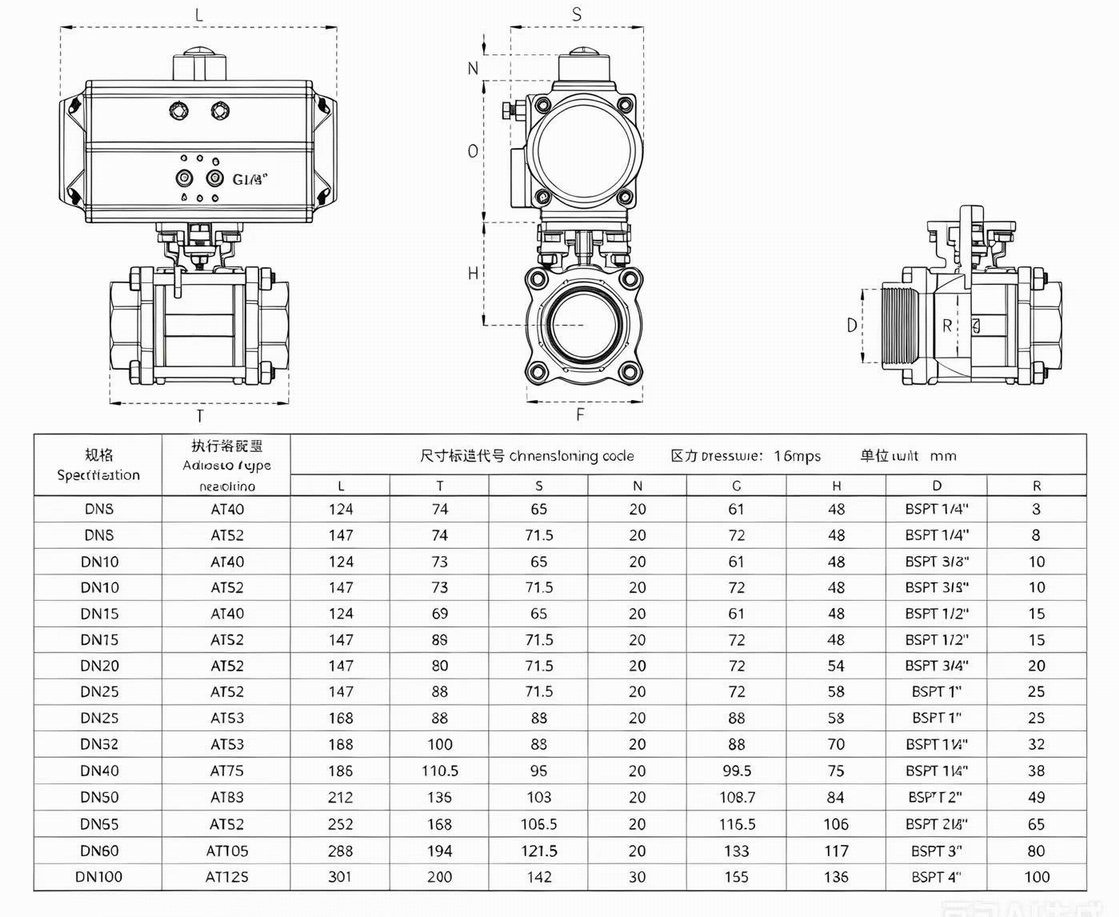

外形尺寸Overall Dimension

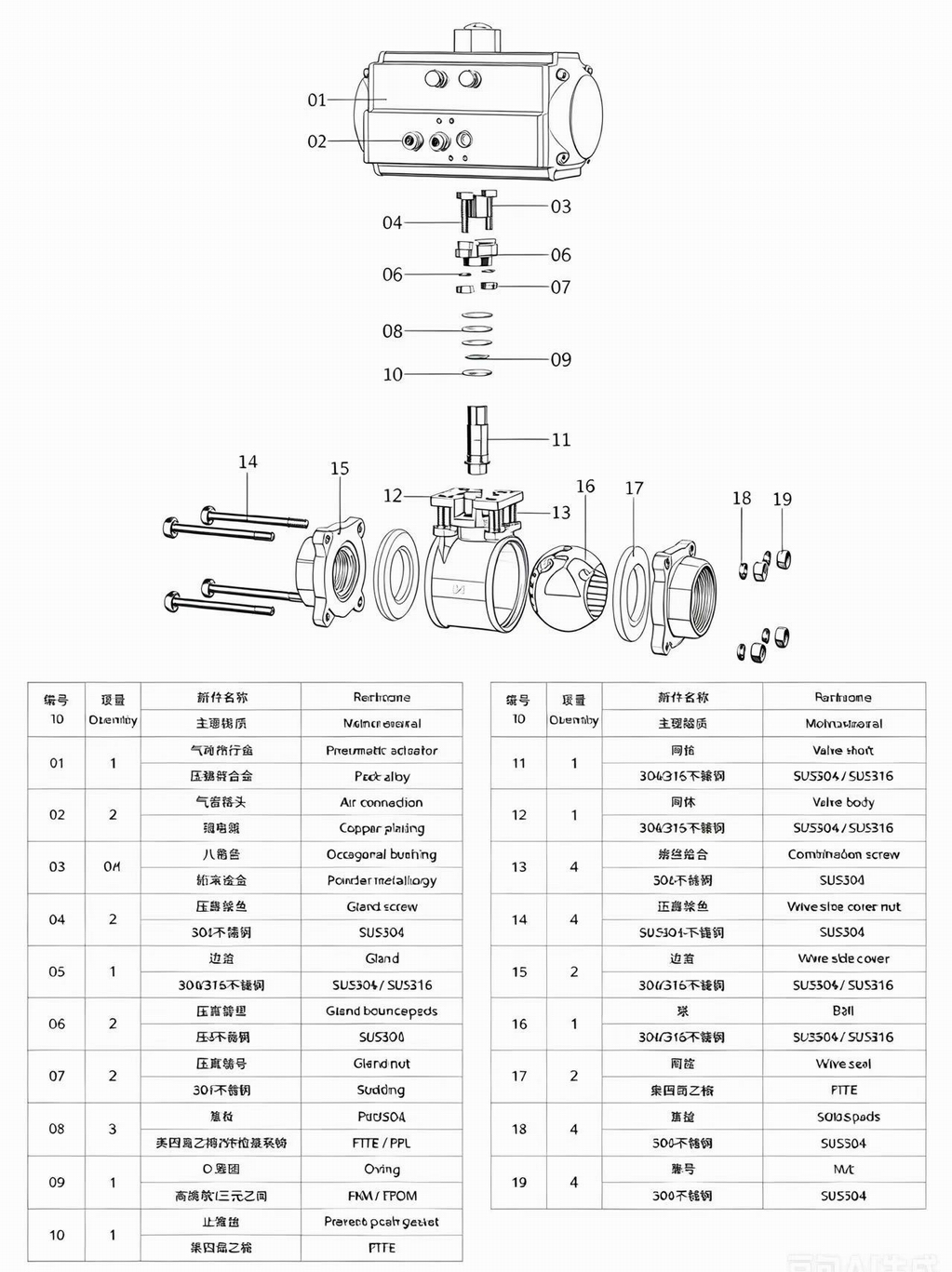

主要部件材料Main component materials
