該閥門分為開關型與調節型兩大系列：開關型適配兩位通斷工況，實現介質快速切斷或?qū)�；調節型配套智能電氣定位器，支持4–20mA DC 標準控制信號，可精準控制蝶板 0–90° 任意角度，實現流量、壓力、液位等參數的比例調節，適配自動化控制系統的精準調控需求。
作為德國萊克 LIK 王牌防腐閥門產品，該閥門嚴格遵循 ISO 9001、CE、SIL 等國際認證標準制造，核心部件均為德國原廠生產，具備零泄漏、長壽命、低能耗、易維護等優勢，廣泛應用于化工、制藥、環保、食品、電鍍、新能源等行業的強腐蝕性介質自動化管路系統，是替代傳統襯膠閥門、普通不銹鋼閥門的升級換代產品
進口氣動四氟密封對夾蝶閥采用聚四氟乙烯（PTFE）全襯里設計，專為強酸、強堿、有機溶劑等腐蝕性介質控制而開發13。閥門通過氣動執行器驅動蝶板旋轉，實現對流體的快速切斷或流量調節，適用于化工、制藥、環保等領域的自動化管路系統36。其核心優勢包括耐腐蝕性、輕量化結構及高密封性能47。
產品特點Product features
耐強腐蝕：全襯氟覆蓋閥體、蝶板及閥座，耐受硫酸、氫氟酸等極端介質
輕量化設計：對夾式結構節省安裝空間，重量比法蘭蝶閥減少30%以上
快速響應：氣動執行器啟閉時間≤5秒，支持高頻次操作
低維護成本：模塊化設計支持快速更換密封件，無需拆卸閥體
智能適配性：可選配定位器、限位開關等附件，兼容DCS/PLC控制系統
雙向密封：優化蝶板與閥座接觸角度，適應正反向介質流動工況
技術參數Technical Specifications
|
公稱通徑 |
DN50～DN1200（常規 DN50-DN300） |
|
公稱壓力 |
PN1.0/1.6MPa（10/16bar） |
|
適用溫度 |
-40℃～+180℃（PTFE） |
|
泄漏等級 |
ANSI VI 級（零泄漏） |
|
連接方式 |
對夾式（Wafer） |
|
動作范圍 |
0°～90°（回轉角） |
|
閥體 |
304/316L 不銹鋼、襯氟碳鋼（進口精密鑄造） |
|
蝶板 |
316L+PTFE 全襯、不銹鋼鍍硬鉻 |
|
閥座 / 密封 |
PTFE（F4）、FEP（F46）（進口食品級） |
|
閥桿 |
316L 不銹鋼（防腐蝕、防飛出） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
氣動執行器參數Pneumatic actuator parameters
執行器型號
GT/AT/AW 系列
作用形式
雙作用（開關 / 調節）、單作用（氣開 FC / 氣關 FO）
氣源壓力
雙作用 4-8bar；單作用 5-8bar
控制信號
調節型 4-20mA
DC；開關型無源觸點
氣源接口
G1/4"、G1/8"（標準）
環境溫度
-30℃～+70℃
可選附件
電磁閥、定位器、空氣過濾減壓器、限位開關、手輪機構

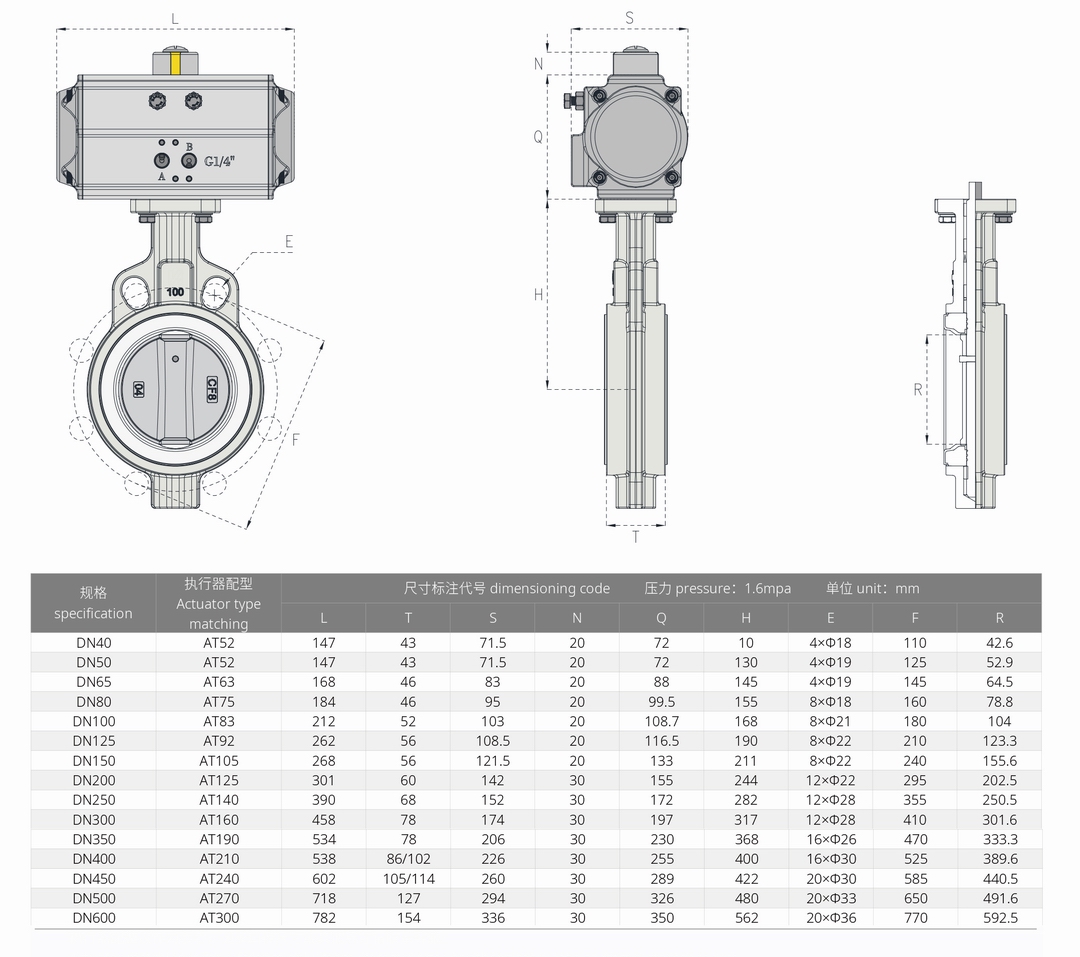

外形尺寸Overall Dimension

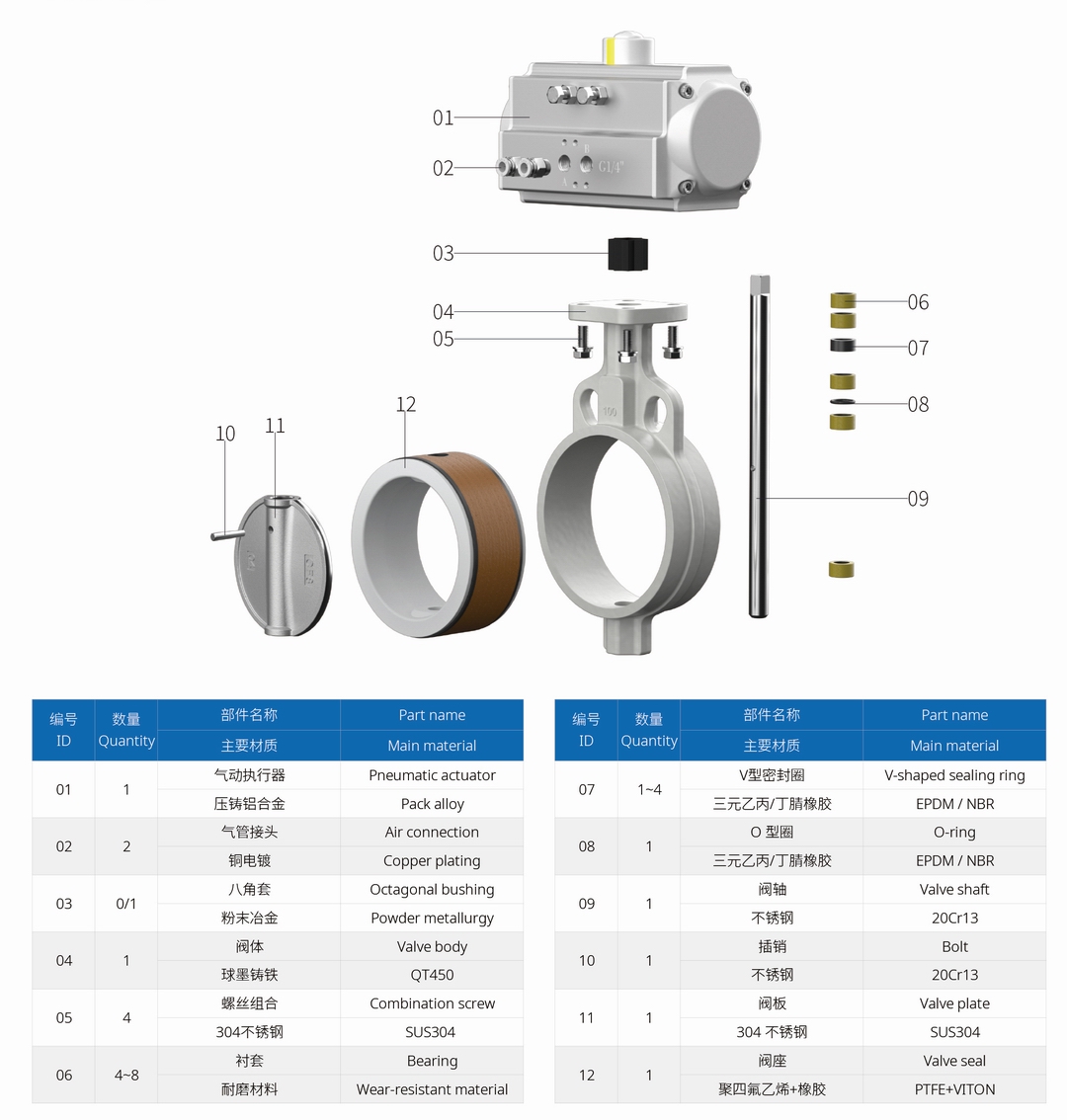

主要零部件材質Material of main parts
