您當前位置：產品中心 >> 進口氣動球閥 >> 進口氣動V型球閥

進口氣動V型球閥

產品概述

萊克進口氣動V型球閥抗磨專用V型球閥球芯帶有V型結構，對閥座具有剪切作用。廣泛適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產，過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節和切斷

產品詳情

進口氣動V型球閥，是有氣動執行器和V型球閥閥體組成，V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能。

產品特點Product Features

1.流體切斷和流通。
2.密封性可靠，流通性能好，流阻小，裝卸方便。
3.采用直連方式，具有連線簡單，結構緊湊，動作穩定。
適用場景:
特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該氣動V型球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

技術參數technical parameters

公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%	軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%

執行器技術參數Technical parameters of actuator

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

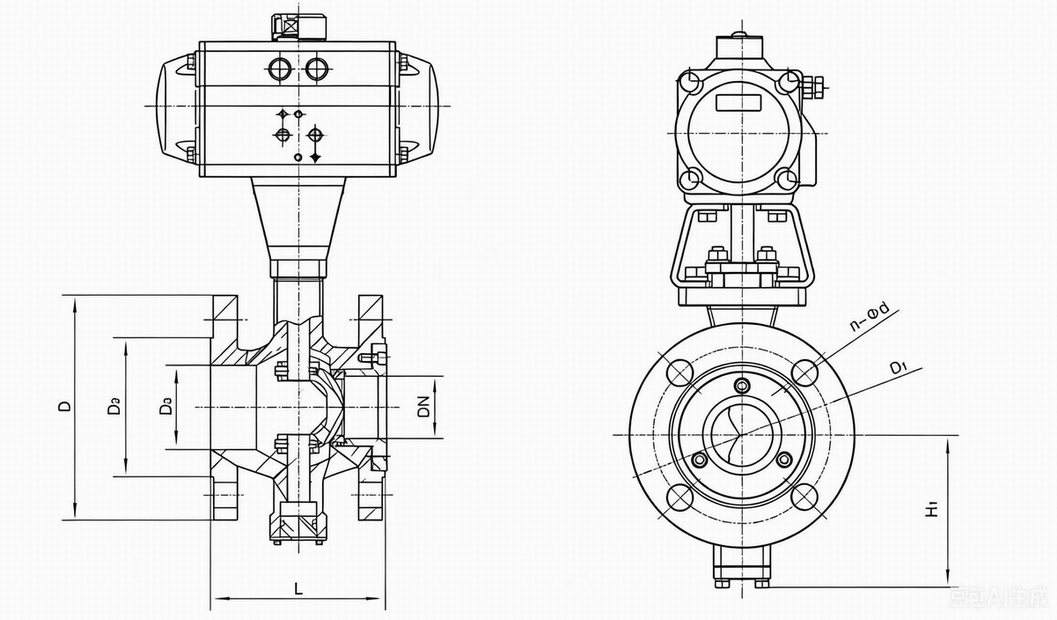

外形尺寸Overall Dimension

DN	L	H1	D	D1	D2	D3
25	102	87	115	85	65	38
32	105	87	140	100	76	42
40	114	87	150	110	84	50
50	124	97	165	125	99	60
65	145	112	185	145	118	75
80	165	112	200	160	132	94
100	194	122	220	180	156	110
125	213	142	250	210	184	135
150	229	165	285	240	211	165
200	243	195	340	295	266	210
250	297	237	405	355	319	260
300	334	287	460	410	370	310
